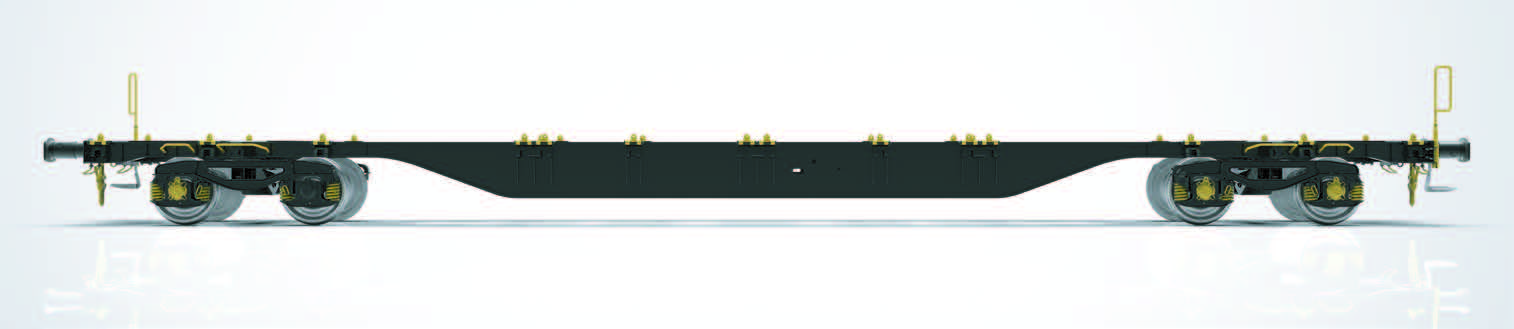

Sgns(s) 60′

VAGONLAR

Sgns(s) 60’ �pi konteyner vagonumuz, 22,5 ton dingil basıncına sahip fren sistemi opsiyonel olarak
klasik, kompakt veya disk fren sistemi ile dona�labilir. Vagon 4 dingilli ve 100km/h – 120 km/h hız
rejimine uygundur. 10”, 20”, 30”, 40”, 45” konteyner taşımalıcılığı yapılabilmektedir.

Our Sgns(s) 60′ type container wagon has an op�onal brake system with 22.5 tons of axle pressure.
It can be equipped with a classic, compact or disc brake system. Wagon with 4 axles and 100km/h –
120km/h suitable for the speed regime. 10”, 20”, 30”, 40”, 45” containers can be transported.



Teknik Özellikler / Technical Specifica�ons
Vagon �pi / Type standard design Sgns(s)
Dara / Tare 19,7 t ±%1
Aks yükü / Axle load 22,5 tons
Maksimum yükleme / Maximum load 70,3t
Ray açıklığı / Track gauge 1.435 mm
Tamponlar arası uzunluk / Length buffer to buffer 19.740 mm
İki boji merkezi arası mesafe / Distance between bogie pivots 14.200 mm
Yükleme yüksekliği / Loading height 1.155 mm
Gabari kapısı / Gauge G1
Fren sistemi / Brake system Disk fren sistemi / Disc brake system
Fren konfigürasyonu / Brake configura�on KE-GP-A(D)-8XWZ / Knorr-Bremse
Hız rejimi / Brake regime SS (120 km/h)
Kurp yarıçapı / Minimal curve radius (Single vagon) R 75 m
Rampa açısı / Ferry ramp angle 2 ̊30’ – R 150 m
Uluslararası kullanılabilirlik / Interna�onal usability TEN GE
Boji �pi / Bogie type Y25Lss-D (H Type)
Teker se� / Wheelset R61 Wheelset (25 t)
Teker Çapı / Wheel diameter 920 mm
Dingil arası mesafe / Bogie wheelbase 1800 mm
Disk / Brake disc Ø590 mm
Aks kutusu / Axle box BA386 (25 t)
Kayma plakası / Polyamide liners Railko NF21
